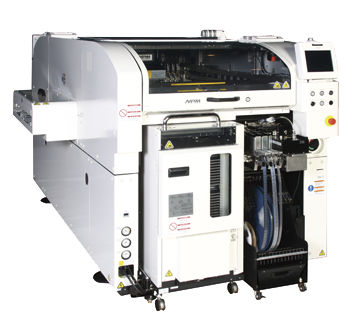

松下NPM-TT2多功能贴片机

产品名称：松下NPM-TT2多功能贴片机

PC基板尺寸：

单轨式：L50mm*W50mm～L510mm*W590mm

双轨式：L50mm*W50mm～L510mm*W300mm

M基板尺寸：

单轨式：L50mm*W50mm～L510mm*W510mm

双轨式：L50mm*W50mm～L510mm*W260mm

基板替换时间

单轨式：4.0s（在基板反面没有搭载元件时）

双轨式：0s*循环时间为4.0s以下时不能为0S。

电源：三相AC200，220，380，400，420，480V  2.5kVA

空压源：Min.0.5MPa、200L/min(A.N.R.)

设备尺寸：W1300mm*D2798mm*H1444mm

重量：2690kg（只限主体：因选购件的构成而异。）

贴装头：8吸嘴贴装头（搭载2个贴装头时）

贴装速度  PC尺寸：36000cph（0.1s/芯片）

          M尺寸：34920cph（0.1s/芯片）

贴装精度（Cpk≥1）：±40μm/芯片，±30μm/QFP 12mm~32mm，±50μm/QFP 12mm以下

元件尺寸：0402芯片*6~L32mm*W32mm*T12mm

元件供给 编带 编带宽：4~56/72mm

贴装头：3吸嘴贴装头*5（搭载2个贴装头时）

贴装速度  PC尺寸：14400cph（0.25s/芯片） 11800cph（0.31s/QFP）

          M尺寸：13968cph（0.26s/芯片）  11446cph（0.32s/QFP）

贴装精度（Cpk≥1）：±40μm/芯片  ±30μm/QFP

元件尺寸：0603芯片~L150mm*W25mm（对角152）*T30mm

元件供给 编带 编带宽：4~56/72/88/104mm

元件供给 编带：前后托盘供料器规格：Max.52连

               前后交换台车规格：Max.120连

              （编带宽度：4/8mm薄型单式供料器以及双式编带供料器、小卷盘）

         杆状：前后托盘供料器规格：Max.6连

               前后交换台车规格：Max.14连

         托盘：Max.40枚（前侧供给部：Max.20枚+后侧供给部：Max.20枚）

松下贴片机NPM-TT2机器特点：

一、基本规格

1、能够直接连接于NPM-D3/W2

   ——（通过于连接于NPM-D3/W2，实现高度单位面积生产率和通用性兼备的生产线构成*直接连接NPM-W2时，

需要M尺寸双轨传送带（选购件）。）

2、贴装头（8吸嘴贴装头、3吸嘴贴装头）

   ——（可以选择具有通用性的8吸嘴贴装头或者具有异型元件能力的3吸嘴贴装头）

3、供给部的规格能够选择.变更

   ——（通过重组托盘供料器/交换台车，实现可以对应元件供给形态的生产线构成）

4、采用多功能识别相机

   ——（元件高度方向的识别检查实现高速化，能够进行异型元件的稳实高速实装）

5、交替实装.独立实装对应

   ——（能够选择对应生产基板的最佳实装方式）

二、生产率/机种切换性

1、多功能识别相机

   ——搭载了与NPM-D3/W2相同的多功能识别相机。另外。包括检测高度方向的元件状态，识别速度实现高速化。

2、完全独立实装的高生产率

   ——实现托盘元件的独立实装。通过3吸嘴贴装头提高中型、大型元件实装的速度。改善生产线整体的产量。

3、支撑销自动更换功能（选购件）

   ——支撑销的位置更换作业自动化，为实现不停机切换机种、省员工化、防止操作错误做贡献。

三、通用性

1、供给部切换对应（选购件）

   ——在客户处可以进行托盘供料器和17连整体交换台车的切换，能够进行对应元件供给形态的设备构成。

2、大型元件对应

   ——能够进行各种大型异型元件的实装。

3、转印单元（选购件）

   ——在后部供料器固定13站处搭载通用型转印单元*，可以进行PoP元件（编带、托盘）等转印实装。
