smt贴片钢网制作需要什么文件?
smt贴片钢网制作所需文件
提供原始pcb文件，提供Gerber文件，至少提供贴片层，即GTP、GBP，若无贴片层，需提供阻焊层（gbs和gts）、线路层（gtl和gbl）、字符层（gto和gbo）、钻孔层（drl）

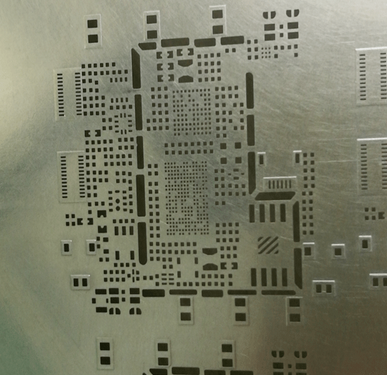

钢网是锡膏印刷必备的工具，钢网就是pcb焊盘的模板，刮刀将锡膏通过钢网开孔印刷到pcb焊盘上，为后续贴片和焊接做铺垫，目前市面上大部分是激光开钢网，钢网孔壁更光滑，确保锡膏更好的渗漏。钢网如下图所示
开钢网大致需要遵从以下要求：
1）提供相关文件给到钢网供应商；
2）钢网的尺寸要根据印刷机的尺寸结构以及pcb产品规格来决定；
3）标注钢网的厚度、生产日期、材质等等；
4）钢网开孔一般小于焊盘的四分之一；
5）钢网开孔进板流向要与贴片机统一；
钢网制作完毕后，验收相关注意事项：
1）钢网厚度是否符合要求；
2）钢网的尺寸是否正确；
3）钢网平整度是否达标；
4）钢网开孔位置及数量是否与文件一致；
钢网制作的品质直接影响锡膏印刷是否均匀，是否平整饱满，锡膏的平整度、是否偏移及厚度会决定焊接的品质问题，因此钢网验收需要认真核对，不能出现半点差错。
