smt贴片加工钢网内切外延是什么意思

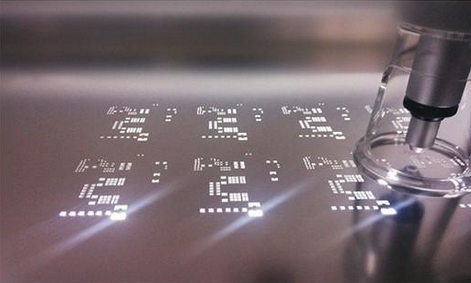

smt 贴片加工有一种重要的配套辅助工具就是钢网，钢网就是个模具，属于印刷机印刷锡膏的一部分，通过印刷机刮刀将锡膏涂抹在PCB 焊盘上，锡膏印刷是非常关键的工序，如果印刷不良则会出现很多焊接不良品质，不过随着smt技术的发展，检测技术也非常完善，可以配备SPI（锡膏检测仪）检测锡膏印刷的品质（偏移、平整度、厚度），降低了后面回流焊接不良品质的概率。
钢网内切外延是行业的一个说法，内切外延指的是钢网的开口是内切缩窄点（倒八字形）还是外延扩张一点开口（八字形），钢网开孔为什么需要这样做，下面跟大家聊一聊。
锡膏印刷会有所谓的偏移（锡膏偏离pcb焊盘的长度，要么外溢，要么小于焊盘长度），那么钢网开孔需要比实际焊盘长度大0.1m或小0.1mm。
哪些情况下钢网开口该内切
钢网开口内切主要是在阻容元器件上出现，因为焊盘设计的内间距太小、容易连锡，钢网开口内切锡膏印刷后可拉大内距，这样就不容易连锡，另外还有就是一些引脚类的IC，也需要钢网开口内切，因为引脚压锡膏导致外扩，因此有引脚的元器件钢网开口要内切。
哪些情况下钢网开口改外延
外延主要看元器件需要多少锡量，外延出去的锡能收回管脚不造成短路或锡珠，外延根据元器件的大小来决定，元件大则钢网开口外延0.1mm，因为其需要的锡量多。
