SMT贴片加工钢网工艺制作方法

SMT贴片加工钢网工艺制作方法

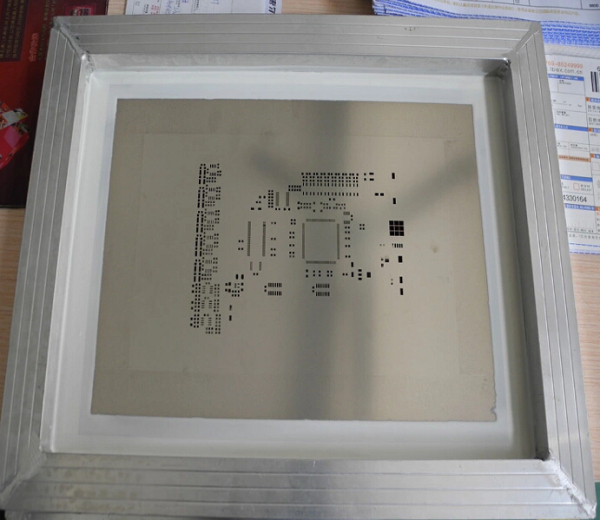

    钢网是SMT贴片加工中必备的工艺模具，随着电子产品体积趋向于小型化，电子产品内部的主板也越做越小，尤其是通讯类产品，电子元件体积也越来越小，前几年0402已经是很小的元件了，近几年很多0201,01005的电子元件也得到飞速的发展和应用。因此SMT钢网制作工艺也越来越精细化。

    钢网的用途主要就是在锡膏印刷的时候，给PCB提供模具漏印的作用，因为PCB上有很多无过孔的焊盘，焊盘上面需要贴装电子元件，那么就需要锡膏将其固定，锡膏印刷在PCB指定的焊盘上，需要钢网为期提供模具，钢网的模具与PCB焊盘的位置需要重合，在PCB板过锡膏印刷机的时候，刮刀把锡膏刮平，锡膏渗漏到PCB指定的焊盘位置处，随后通过贴片机将电子元件与PCB粘粘在一起，最后通过回流焊将锡膏融化后，将电子元件牢固的固定在PCB板上，形成最终的PCBA，SMT钢网工艺在SMT贴片加工过程中必不可少的，钢网厚度与开口尺寸、开口形状、开口内壁的状态等就决定了焊膏的印刷量，因此钢网的质量就会直接影响焊膏的印刷量。若锡膏不足或过多，则会造成虚焊、连锡等状况

    SMT贴片加工钢网工艺制作方法目前主要有三种方法，分别是激光切割法，化学蚀刻法和电铸成型法，但是目前主要流行的是激光切割，下面英特丽小编给大家讲解下激光切割制作钢网的特点

激光切割法

激光切割需要在开口的地方采用激光进行切割，可按数据需要调整改变尺寸，更好的控制改善开孔精度。激光切割模板的孔壁是垂直的。

工艺流程：制作PCB→取坐标→数据文件→数据处理→激光切割→打磨→张网

激光切割制作工艺精度高，价格相对比较便宜且环保，适应如今SMT行业发展的趋势，所以成为了目前SMT钢网制作工艺最流行的方法。
