PCBA加工如何进行功能测试?

您的当前位置: 首 页 >> 新闻中心 >> smt贴片技术知识

PCBA加工如何进行功能测试?

发布日期:2025-01-09 作者:江西英特丽电子科技股份有限公司 点击:

PCBA加工如何进行功能测试?


pcba是电子产品中的大脑部分,控制整个产品的运行,pcba在smt工厂加工制造会有一道功能测试工序,功能测试主要是验证烧录软件程序后是否正常工作,检测产品功能的稳定性和可靠性。今天跟大家聊一聊pcba加工如何进行功能测试。

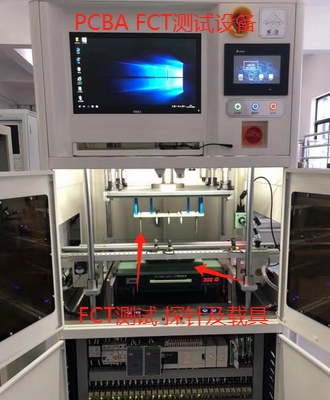

pcba FCT测试.png


PCBA功能测试是什么意思?

pcba功能测试也叫PCBA FCT测试,FCT是英文(Functional Circuit Test)的英文缩写,中文直译过来就是功能电路测试,从字面上就可以清晰的理解FCT测试的本质含义,FCT为PCBA提供模拟的运行环境,包括供电、输入信号、输出信号等,验证PCBA的功能是否满足设计要求‌

pcba测试方法还有哪些?点击下面链接了解

PCBA测试的重要性以及常见测试方法


pcba功能测试准备要求

1)测试点

在pcb设计时,会预留pcb焊盘测试点,运用测试治具的测试探针与焊点接触,从而测试电路的正常

2)测试治具

测试治具是测试的仪器,不同的pcba都有不同的治具,根据测试要求进行定制化制作

3)软件程序烧录

在进行功能测试前,需要对软件进行烧录,而后才能进行功能测试


FCT功能测试与ICT测试的区别如下

PCBA测试策略:功能测试、ICT和FCT的比较


pcba功能测试内容方法

1)检查

检查pcba,确保没有短路,错件、漏件以及虚焊等不良,这步工艺一般在贴片或插件阶段需要运用AOI进行检测

2)上电测试

pcba上电测试,检查电压电路是否输出稳定,是否有过流等保护

3)功能验证

对pcba各项功能逐一验证,比如通信产品pcba,则需要测试其通信功能。数据传输是否正常稳定



pcba功能测试是pcba一种常见测试方法,pcba测试还包含ICT、飞针测试以及老化测试等等,这几项是pcba常见测试工艺方法


本文网址:http://www.intelli40.cn/news/1085.html

关键词:pcba功能测试,pcbaFCT,pcba测试
