pcba加工金手指工艺定义，金手指是什么？

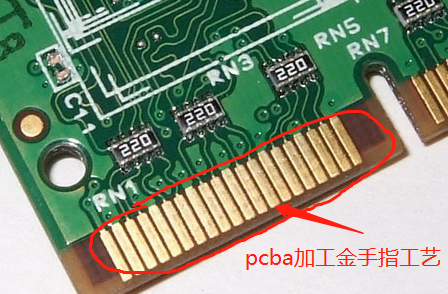

金手指是指表面覆盖有一层薄薄的金色镀层，外观呈现出金黄色的手指状，由于形状像手指而被称为“金手指”，金手指能够确保电路板之间信号的稳定传输，提高整机的性能和可靠性，在电脑内存条、显卡上，我们可以看到一排金黄色的导电触片，这是大家相对经常见到的一种金手指。

pcba加工金手指工艺流程

1）清洁

首先对铜导体表面进行清洁，去除表面的污渍、油脂和氧化物等杂质

2）活化

通过化学方法，在铜导体表面形成活性中心，金离子能够快速附着在铜表面上

3）电镀

将清洁和活化后的铜导体浸入电镀液中，并通电进行电化学反应

4）后处理

电镀完成后，需要对电镀金手指进行后处理，如热水冲洗、干燥等，去除电镀液残留和表面杂质

pcba加工金手指分类

金手指分为普通金手指（扁平手指）、分段金手指（间断金手指）、长短金手指（不均匀的金手指）

1）普通金手指

以整齐的方式排列在板的边缘，长度和宽度均与矩形焊盘相同

2）分段金手指

矩形垫，其长度在板边缘上的位置不同，并且前段已断开

3）长短金手指

位于板边位置、长度不一的长方形焊盘

1）金手指斜边设计

防止金手指在插拔过程中刮伤卡槽或露出铜，需要在金手指的外边缘设计一个斜面，通常斜面的角度是45度

2）金手指阻焊层开窗设计

保证金手指的导电性和插拔性，需要在金手指的位置开通窗，去掉阻焊层，露出金属

3）金手指的板角处理设计

方便插卡，金手指的位置外形线需要倒角，可以是倒斜角或倒圆角
4）金手指长短设计

长短金手指是指在一排金手指中，有些金手指的长度比其他的长或短，通常用于实现不同的功能或优先级，如复位，电源

pcba加工金手指的优点

1）耐磨性好

金手指表面硬度较高，具有较好的耐磨性，可以有效延长电子元件的使用寿命

2） 抗腐蚀性强

具有良好的抗腐蚀性，能够有效保护铜导体免受环境因素的影响

3）导电性好

具有良好的导电性，能够确保电子元件的正常工作

4）可焊性好

金手指表面平整光滑，具有良好的可焊性，便于电子元件的焊接组装
