smt贴片需要什么文件？

一块pcba成品经过smt贴片加工厂生产出来，前期需要准备哪些文件，今天跟大家浅谈下需要哪些文件资料

smt贴片是什么？点击下面链接了解详情：

何为SMT？smt是做什么的，smt贴片是什么意思？

pcba在评估报价的时候需要给到smt贴片厂如下资料：

1）Gerber文件

Gerber文件包含了pad、阻焊、丝印以及钢网层，是贴片报价的必要资料，可以严谨准确的根据Gerber资料进行加工费报价，开钢网也需要钢网层资料

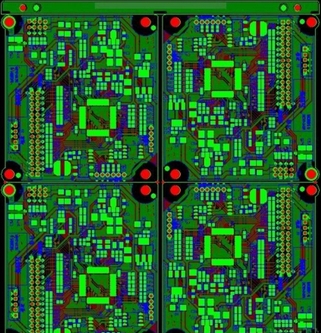

上图是gerber文件在软件内打开的图示，可以清晰的看到焊盘以及各层数据，可以为报价提供严谨的数据资料

2）Bom清单

BOM清单就是指一款pcba板上所需的元件清单，包含了物料的种类和数量，BOM单内的物料清单包含品牌、型号和规格，只有明确了这些具体元件，这样加工费才能根据元件点数和对应单价进行报价。

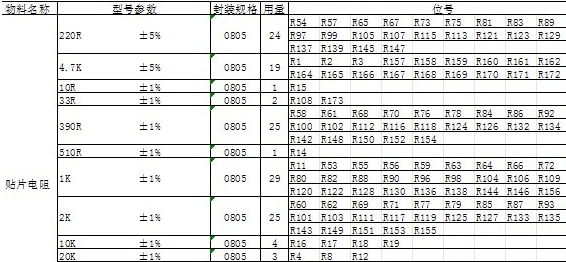

PCBA BOM清单含一块pcba板子的物料资料，包括型号参数、规格以及数量种类等等，不同的产品BOM不同

3）工艺指导文件

工艺指导文件可以保证在加工过程中流程的把控，包含特殊的需求和特殊的工艺生产项，对pcba的品质有非常好的保障。

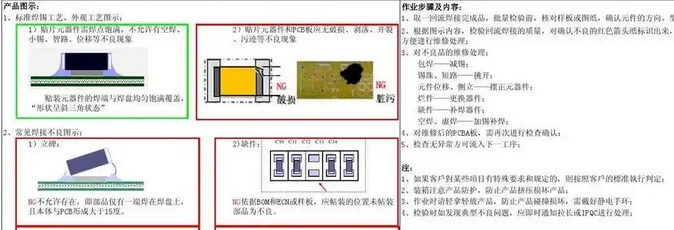

工艺指导文件就是pcba生产工艺的事项和注意点

4）坐标文件

坐标文件对元件的坐标进行定位，工程做贴片程序需要用到此文件

5）测试说明

pcba生产完毕，需要对其进行测试，包含测试的项目和类别，以及参数和技术指标，比如FCT/ICT/X-RAY等等测试
