pcb邮票孔是什么?作用是什么？

pcb邮票孔是什么?

pcb邮票孔指的是板与板之间孔的连接方式像邮票连接孔,常见于小板拼板连接处，就像邮票与邮票相连接之间的分割，有助于后面的分板。

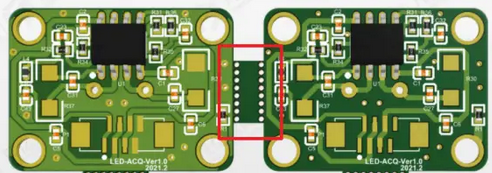

如下图所示

pcb邮票孔的作用是什么？

pcb邮票孔常见于异形、圆形等小板，板与板之间用邮票孔连接，起到支承作用，板不会散掉，开模的话，模具不会塌踏。

最常见的是用它们来创建PCB独立模块，比如Wi-Fi、蓝牙模块，将其用作在PCB组装过程中放置在另一个板上的独立部件

PCB 邮票孔尺寸

邮票孔的孔径大小根据设计需求和连接的元件要求进行选择。常用的孔径大小范围在0.3mm至1.2mm之间，邮票孔的布局建议5至8个0.60mm直径的孔为一排，双排为一组，以保证有足够的支撑‌。
