PCBA贴片加工厂：PCB板打样绘制经验总结

原理图设计

在设计原理图时，‌应考虑整个电路的信号流向，‌原理图应提供尽可能多的有用信息，‌如波形、‌机械信息、‌印制线长度、‌空白区、‌元件放置位置、‌调整信息、‌元件取值范围、‌散热信息等，‌以便于后续的设计和调试工作

元件封装

确保所有元件都有正确的封装，‌避免在导入PCB设计时找不到元件

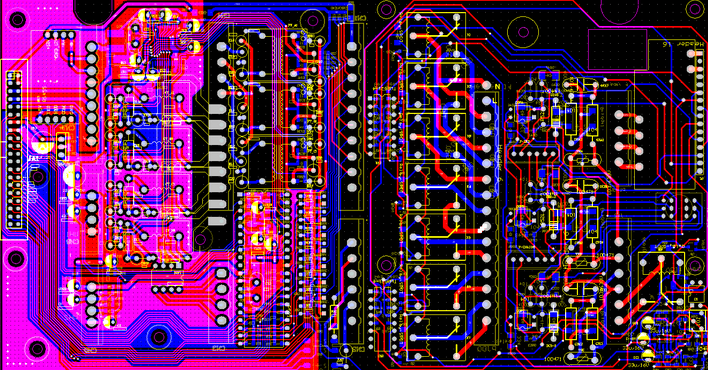

布线规则

布线时应遵循一定的规则，‌如线宽、‌过孔大小等，‌以确保电路的性能和可靠性。‌正反面的布线路最好呈垂直状态，‌以减少电磁干扰和死胡同的情况。‌加泪滴可以防止机械钻孔时损伤走线，‌加固焊盘，‌提高电路板的可靠性和耐用性

覆铜

覆铜可以增加电路板的抗干扰能力和散热效果，‌通常覆铜选择与地网络连接，‌以提供更好的电气性能和散热效果

检查与验证

在布线完成后，‌应进行详细的检查和验证，‌确保电路的正确性和可靠性。‌使用“闭合环路”方法检查布线，‌及时发现问题并进行修正，‌以减少后续的返工和修改
